山碎牌LX螺旋洗砂機工作原理和主要結構。

　　山碎牌LX螺旋洗砂機工作原理

　　砂石洗選機按15°傾斜布置，水槽下部由三邊堰板包圍形成沉淀池，螺旋頭部沒入沉淀池內，螺旋由電動機減速器驅動連續旋轉，由沉淀池底部多孔板給入清洗水。該設備兼有清洗、脫水、分級三種功能。

　　清洗：砂石從給料箱進入覺沉淀池，在轉動著的螺旋葉片作用下，使砂石翻滾井互相研磨，除去覆蓋砂石表面的雜質，同時破壞包復砂粒的水汽層，以利于脫水。由多孔板進行的清洗水形成上升水流，將比重小的異物帶到水面溢出堰外，完成清洗作用。

　　脫水：比重較大的顆粒沉入槽底，在槽底彎板一邊，由螺旋葉片將砂石向上推進。由于水槽長度超出下部水平線有一個合適的長度，在向上推進過程中，除去砂石中多余水分，脫出的水從槽底另一側排入溝流入沉淀池，砂石則從水槽上端槽底排料口排出。

　　分級：物料的分級是通過將不符合標準要求細顆粒溢出堰外來實現。

　　其控制辦法是：調整溢流堰高度及調整螺旋轉速。

　　清洗機器時首先卸去4”螺塞，然后打開沖洗水管，細顆粒和雜物即從廢料口排出機外。

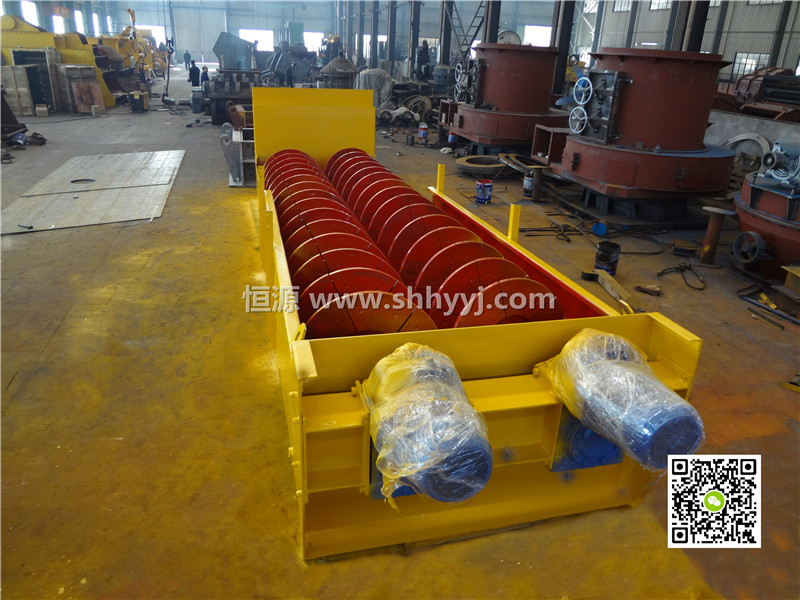

　　山碎牌LX螺旋洗砂機結構簡介

　　本機為單螺旋式砂石洗選機，主要由以下部分組成。

　　1.傳動裝置：由電動機和齒輪減速箱等組成。

　　齒輪減速箱：速比i=67.62。全封閉油浴式。齒輪為經熱處理的鋼制圓柱斜齒輪。軸的兩端用圓錐滾子軸承支承。減速器箱體的材料是HT20～40，結合面襯以δ=0.5㎜的工業用襯墊紙板，并涂密封膠，使減速器不滲漏潤滑油。齒輪和減速器箱體的合理設計和精密加工，保證了減速器的傳動精度。

　　2.螺旋軸：螺旋直徑D=915㎜，螺S=445㎜。頭數Z=1，圈數n=15.5，右旋，為鑲邊式螺旋。螺旋葉片材料為Q235A，δ=8㎜鋼板，用特制模具壓制而成，連續焊在空心軸上。每一螺距由六塊義憤填膺形襯板組成，襯板材料為高錳鑄鋼（ZGMn13）。具有良好的耐磨性能，保證經久耐用，磨損到不能使用時，可更換新的襯板。螺旋襯板用螺釘、螺母、彈簧墊圈與螺旋葉片連接，安裝在螺旋前進的一面，與螺旋葉片重疊，使螺旋葉片得到很好保護。空心軸為219×22無縫鋼管，保證有足夠強度和剛度，兩端焊有法蘭盤，分別與聯接盤、下部軸承連接。這種結構完全滿足了砂石的洗、選、分級和脫水作業。

　　3.下部軸承：螺旋軸和下端在水槽的水線經下，由下部軸承支承。螺旋軸的全部軸向力是由齒輪減速器輸出軸的滾動軸承承擔。下部軸承不承受軸向力，只承受徑向力。下部軸承安裝在水槽下側的外面。

　　尾軸與螺旋軸連接。工作時，在柔韌的查鋪膠密封圈中旋轉。

　　與尾軸一起旋轉的擋圈，保證下部軸承在長久使用后，仍能密封良好。

　　4.水槽：包括殼體、左、右堰板和進料裝置等。

　　水槽為鋼板制造，用電焊連接成剛性不透水結構。左、右堰板和進料裝置用螺栓、螺母、彈簧墊圈與殼體連接，左、右堰板殼體襯δ=3㎜橡膠板以密封。

　　水槽底部的一邊裝一彎板，使槽底與葉片外緣間保持一適當?shù)拈g隙，以利于螺旋葉片將顆粒向前推進。相對一邊為一排水溝，用來排出砂石中流出的水分。這個設計使螺旋葉片在推進砂石過程所脫出的水能在水槽一邊排出，而不通過后面的物料處排出。

　　溢流堰板是可以調整的，提升一個或二個堰板，可縮短堰板的有效長度，配合改變清洗水的進入速度，就可增大水頭和改變洗選水的溢流速度，按分級的需要除去細粒，進行分級。

　　堰板也能為由于裝配或安裝誤差引起水槽位置傾斜時提供補償。

　　需要洗選的砂石從進料裝置進入洗選機，它沒有內外擋板，能有效地控制料流，減少流速，進料裝置安裝位置正確晨，使砂石進入洗選機分布均勻，渦流減少，有利于細顆粒的保持。
